Сегодня мы рассмотрим подробно, как сделать заземление в гараже. Узнаем, какие типы заземления бывают, определим их ключевые особенности. Выясним, по какому алгоритму должна вестись работа. Разобраться во всех тонкостях также помогут схемы заземления гаража и полезные материалы в формате видео.
Помните, что заземление гаража играет существенную роль для повышения уровня безопасности в помещении. Многие гаражники уже сделали заземляющий контур своими руками.
Зачем нужно заземление в гараже?
В первую очередь важно выяснить, насколько важно заземление в гараже, зачем вообще делать в этом помещении заземляющий контур, какие проблемы он может решить.
Известно, что очень много гаражных строений возведено из металла. При этом в большинстве случаев внутри гаражного помещения повышен уровень влажности. Дополнительный серьезный фактор риска – использование мощных электрических инструментов: например, гаражники работают со сварочными аппаратами, компрессорами и обогревателями. Безусловно, становится очевидно: факторов риска в гараже очень много, а в совокупности они значительно повышают риск возникновения различных аварийных ситуаций.
Все инструменты в обязательном порядке должны быть заземлены. И для этого как раз необходима заземляющая жила, чтобы к ней подключить общую электрическую проводку. В противном случае, если заземления нет, сохраняется высокая вероятность утечки тока на корпус электрического оборудования. И человека может поразить током. Запомните! Когда на корпус мощных электроприборов идет «пробивание» током, обычная защита, например, перчатки, не поможет. Током может бить даже на расстоянии. Не стоит испытывать судьбу и подвергать свои жизнь, здоровье опасности. Лучшее решение – сделать в гаражном помещении надежное заземление и обеспечить безопасность.
Опытные гаражники отмечают: с процедурой проведения заземляющей жилы вполне можно справиться своими силами. Понадобится только схема заземления гаража, которую вы сами сумеете составить, небольшой набор материалов и инструментов. Если разобраться во всех нюансах, знать алгоритм работы, процесс монтажа не представляет никаких сложностей.
Рассмотрим конкретную инструкцию и выясним, какие могут быть схемы заземления.
Типы схем заземления
Для начала узнаем, какие бывают системы установки заземления в гаражном помещении.
Система TN-S
Такая схема заземления гаража отличается большей надежностью. Однако популярностью она не пользуется. Все дело в том, что монтаж системы достаточно трудоемкий. Кооперативу придется протягивать два провода PE и N по отдельности, причем от самой подстанции к своему ВРУ. Конечно, в любом случае это будет невыгодно с экономической точки зрения.

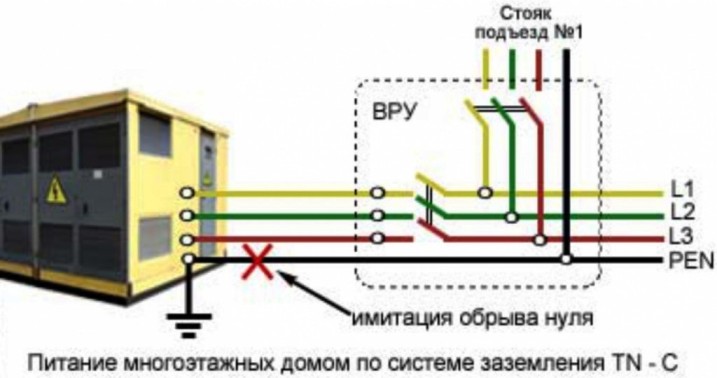

Схема TN-C
Когда используется данная схема заземления, фаза и совмещенный проводник (PEN, ноль с землей) вместе проводятся непосредственно к вводному щитку.
На вводе в щиток провод PEN разделяют на PE и N. Таким образом самостоятельно выполняется заземление гаража.
Огромный минус такой системы – опасность перехода фазы на все заземленные электрические приборы. Это происходит в тот момент, когда обрывается совмещенный провод. А такая ситуация вполне вероятно. Конечно, нельзя допускать опасность подобного перехода фазы. Ведь в результате все приборы, агрегаты, электроинструменты окажутся под напряжением в 220 Вольт. И всего одного прикосновения к ним будет достаточно для удара током огромной силы. В итоге может быть нанесен непоправимый вред здоровью. Специалисты настойчиво рекомендуют такую систему не применять.
Схема заземления TN-C-S
Данная система заземления признается специалистами наиболее безопасной. Она требует определенных затрат, но они тоже вполне могут быть оправданы, поскольку уровень надежности высокий.
Суть такой схемы следующая. От к подстанции тянут провод к ВРУ гаражного кооператива. Это должен быть совмещенный кабель PEN. Затем делается повторное заземление. К каждому потребители протягивают от ВРУ кабель в пять жил, куда входят: ноль, земля и сразу три фазы.
Современные застройщики все чаще выбирают именно эту систему заземления. Она обеспечивает достойную защиту электрической проводки на 380 Вольт. Конечно, это дает положительный эффект – гарантирует безопасность. Однако, владельцам старых гаражных построек придется из своего кармана оплачивать полную модернизацию кабеля. Разумеется, далеко не всем это подходит.
Система заземления TT
Наиболее эффективный, экономичный и простой способ заземления гаражного помещения – сделать все по схеме ТТ. Выполняется индивидуальный контур. Он включает в себя несколько металлических электродов. Тут понадобится провести определенные земляные работы: обустраивается контур, электроды надежно закапываются в землю возле гаража. В процессе монтажа не возникнет никаких трудностей, если внимательно изучить все нюансы, следовать рекомендациям и конкретной инструкции.
Вы сумеете сделать заземление в гараже своими руками без проблем. Сейчас мы подробно рассмотрим алгоритм действий, где будут изложены все этапы работы с соответствующими полезными советами.
Делаем заземление своими руками
Пора узнать конкретную инструкцию для проведения надежного заземления в гараж своими силами.
Сразу остановимся на важном совете от специалистов. Контакты нуждаются в особенно пристальном внимании. Не надо делать скрутки. Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов.
Начнем с наиболее существенных моментов.
- УЗО имеет большое значение. Оно позволит обеспечить безопасность электропроводки даже при утечке тока. Необходимо устанавливать устройство защитного контура, поскольку именно оно и становится оптимальным гарантом для заземляющего контура. Если возникает какая-либо аварийная ситуация, электричество на вводе сразу же отключается благодаря УЗО.
- Вам понадобятся электроды. Для их изготовления лучше всего использовать металлические уголки. Запаситесь этим материалом. Оптимальный размер металлического уголка – минимум 50 на 50 мм. Длина подойдет в 2-2,5 метра. Некоторые гаражники заменяют уголки металлическими трубками. Это тоже нормальное решение. Толщина стенок такой трубки должна составлять не меньше 3,5 мм. Диаметр лучше подобрать больше, чем 32 мм.

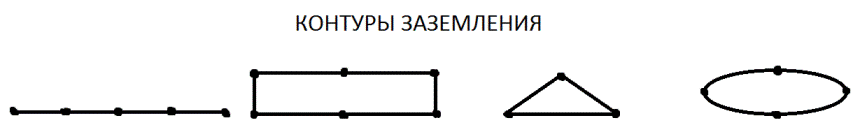

- Схема защиты тоже имеет значение. Здесь речь идет о форме. Кто-то прокладывает кабель в виде прямой линии, другие выбирают треугольник. Однако специалисты и гаражники рекомендуют другой вариант, уже проверенный и признанный оптимальным. Схема заземления гаража должна быть Т-образной. В таком случае два электрода располагают по углам, непосредственно в передней части гаражного помещения. Два других электрода вкапывают в смотровой яме. Четыре заземляющих железных электрода соединяют друг с другом. Потом все они подключаются к соответствующей шине в щитке.

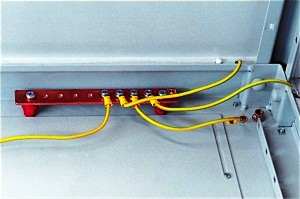

- Гибкий провод становится заключительной деталью заземляющего контура. Именно он соединяет подземную систему с шиной заземления, которая расположена на щитке. Специалисты, опытные электрики советуют использовать медный кабель, сечение которого составляет 6 мм. кв. Можно взять и алюминиевый провод, но тогда понадобится сечение 16 мм. кв.
Если у вас уже подготовлены все необходимые материалы, пора начинать монтировать заземляющий контур для вашего гаражного помещения.
Алгоритм работы
Рассмотрим инструкцию.

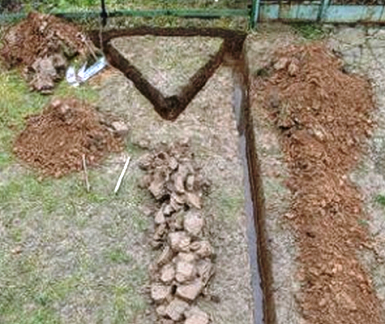

- В первую очередь электроды необходимо поместить в землю. Выкапывайте углубления, примерно по 50 см глубиной, в соответствии с вашей схемой размещения электродов. Между ямками сделайте траншеи. Они пригодятся для прокладки соединяющей заземляющей арматуры.
- Соблюдайте шаг между электродами в 1,2 метра. Как только вы сделали углубления, приходит время вбивания уголков в почву. Желательно каждый уголок сначала заострить с помощью болгарки. Тогда работа пойдет быстрее. Можно использовать трубки, толстую арматуру для изготовления электродов.
- Затем вбейте электрод в землю кувалдой. Он должен до конца войти в почву. Мастера отмечают, что верхний конец каждого электрода должен располагаться ниже поверхности земли на 0,5 метра.
- Вбитые в землю уголки нужно соединить металлической полосой. Вам понадобится профиль с шириной 4 см. Толщина металла должна составлять минимум 5 мм. Желательно использовать сварку для соединения элементов. Металл сначала зачищается, а затем сваривается.

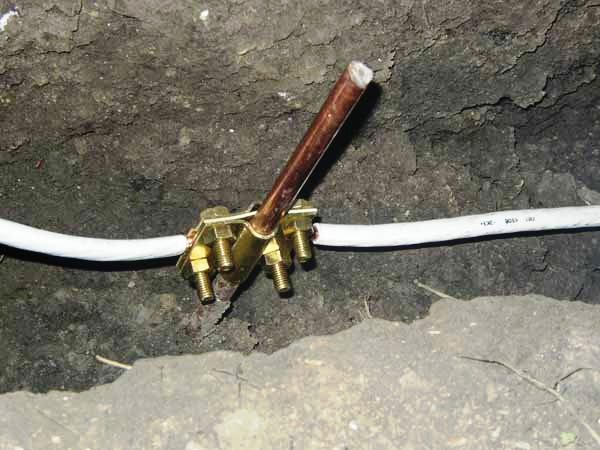

- Для оптимального подключения провода к уголку используйте обычный болт или соединительную клемму.
- На завершающем этапе протягивается трехжильный провод. Он должен идти от щитка в 220 Вольт по гаражу. Этот кабель и подключается с соответствующим заземлением к розеткам, осветительным приборам.
Если рассмотреть алгоритм прокладки заземления, можно убедиться: данная работа вполне выполнима. Монтаж простой, не требует много времени, экономичен.
Когда гаражное помещение располагается на придомовой территории, можно не делать отдельное заземление. Достаточно организовать заземляющую систему для самого дома, а потом уже от дома к гаражу провести трехжильный кабель от щитка. Главное, выполнять все последовательно, не спеша, в полном соответствии с инструкцией и рекомендациями.
Делаем контур заземления: материал на видео
Сейчас есть отличная возможность подробно рассмотреть все нюансы работы благодаря содержательному ролику в формате видео. Здесь изложены все ключевые этапы изготовления и прокладки контура заземления.
Для начала внимательно посмотрите первую часть работ.
Сделайте для себя все необходимые заметки, запишите наиболее существенные моменты. А потом можно переходить и ко второй части.
Теперь, когда вся основная суть работы стала понятной, прозрачной, вполне можно переходить к самостоятельным действиям. Запаситесь всеми необходимыми материалами, составьте схему заземления, ориентированную именно на ваше гаражное помещение, с привязкой к местности. И поэтапно выполняйте работу.
Когда вы сделаете своими руками надежное заземление для вашего гаража, это будет очень существенный вклад в обеспечение безопасности. С вашей электропроводкой все будет в порядке, вы до минимума снизите вероятность поражения током даже от мощных приборов и инструментов, которые часто используются в мастерской гаража.
