Кран-балка своими руками: материалы и инструменты, сборка и установка с видео

Использование гаража в качестве мастерской для выполнения ремонтных работ часто требует подъема тяжелых стройматериалов и автомобильных запчастей. Соорудив своими руками кран-балку, можно перемещать на автоматизированном механизме крупногабаритные предметы.

Необходимые инструменты и материалы

Для самостоятельной сборки конструкции необходимо предварительно подготовить набор инструментов и материалов. В частности, потребуются:

  • трубы квадратного сечения для стоек;
  • бесшовная труба сечением 100 мм для поперечной штанги;
  • трубы сечением 110 мм для опор штанги;
  • металлические уголки 100х100 мм;
  • фиксирующие болты М16;
  • тельфер;
  • сварочный аппарат.

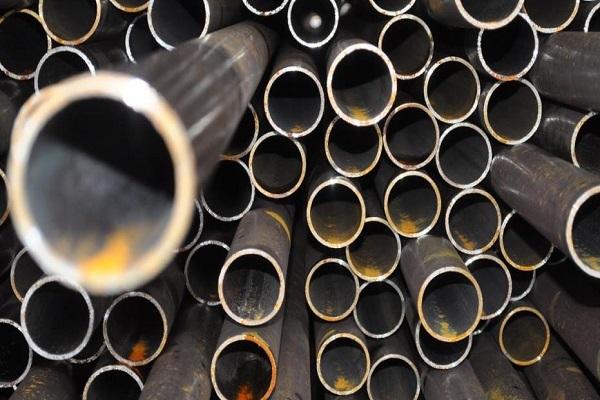

металлические трубы

Проведение расчетов

Чтобы конструкция соответствовала размерам помещения и функционировала на необходимом рабочем пространстве, важно перед выполнением монтажных работ провести расчеты. Чертеж с указанием габаритов всех комплектующих можно подготовить самостоятельно либо воспользоваться специальным калькулятором. Стандартными параметрами в расчетах являются следующие:

  • высота не более 2,5 м для ремонта легковых автомобилей и проведения работ, требующих подъема и перемещения тяжелых предметов;
  • грузоподъемность зависит от используемой разновидности тали и, как правило, составляет 800-1000 кг;
  • ширина конструкции — от 4 м;
  • размеры стоек — 120 см.

крепление балки

Если возникает необходимость работы с более габаритным оборудованием, грузоподъемный механизм можно дополнительно укомплектовать вертикальными стойками А-образной формы. Также по желанию допускается сделать конструкцию легко разбираемой, что актуально в условиях ограниченного пространства или в случае редкой необходимости подъема грузов.

Сборка кран-балки для гаража

Собирая своими руками грузоподъемный гаражный кран, необходимо последовательно выполнить ряд действий, согласно инструкции. Придерживаясь правил монтажа, удастся сделать конструкцию, которая исправно прослужит долгие годы. Ключевыми этапами сборки самодельного оборудования является подготовка каркаса и закрепление кран-балки для подъема, удержания и перемещения грузов.

сборка деталей

Как сделать каркас-основу подъемного механизма крана

Основная нагрузка приходится на стойки оборудования, поэтому для надежной фиксации конструкции требуется соорудить прочный каркас. Возведение элемента предполагает следующие действия:

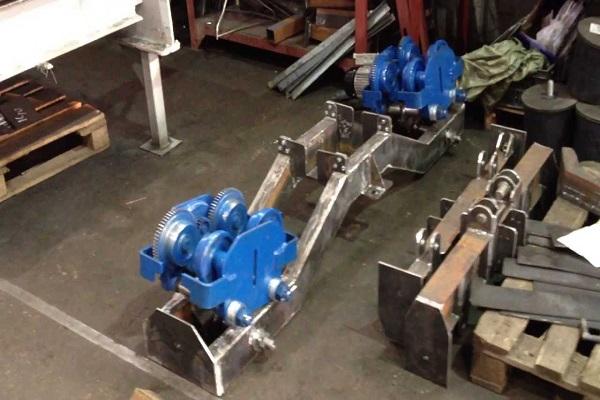

  1. Из металлических уголков при помощи сварочного аппарата делают ножки под кран и приваривают под углом 45 градусов с каждой стороны от трубы диаметром 110 мм. К стойкам привариваются металлические треугольники для создания распорок.
  2. Чтобы обеспечить движение конструкции к горизонтальному основанию, приваривают ролики по обе стороны стоек. Важно использовать ролики, предназначенные для металлических контейнеров, поскольку они способны выдерживать большой вес.
  3. Сверху конструкции располагают трубу, по которой передвигается подъемный механизм. Длина трубы зависит от размеров гаража и собственных требований к конструкции.
  4. Ролик для движения троса фиксируют на двутавр, которые предварительно приваривают по центру трубы.
  5. Для дополнительной устойчивости каркаса к балке приваривают трубу с квадратным сечением. Она располагается поверх балки таким образом, чтобы с каждой стороны оставался выступ 20 см.
  6. Поперечную трубу вставляют в трубу с квадратным сечением и делают сквозные проемы для фиксаторов с двух сторон. В отверстия вставляют крепежные болты и закручивают.

грузовой кран

Установка грузоподъемного механизма

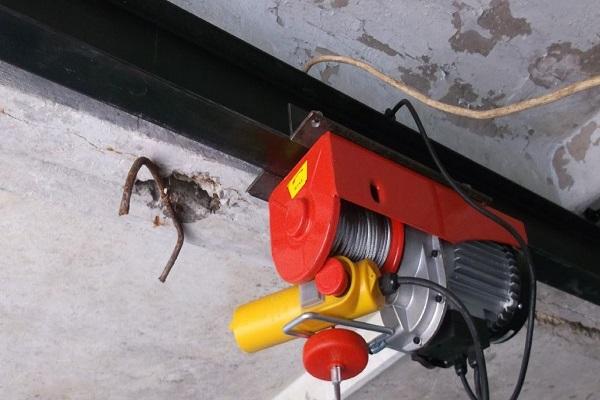

Главным элементом крана является подъемный механизм, который может быть ручным или автоматическим. Тефлер состоит из троса и лебедки, устанавливаемой сбоку стойки. Трос движется благодаря вращению роликов. Дополнительной фиксации элементов не требуется, достаточно закрепить подъемник на стойке.

Самостоятельно изготовленный кран можно оснастить подъемным оборудованием, которое применяется в лифтах. Подобные механизмы отличаются высокой надежностью и способностью выдерживать массивные предметы.

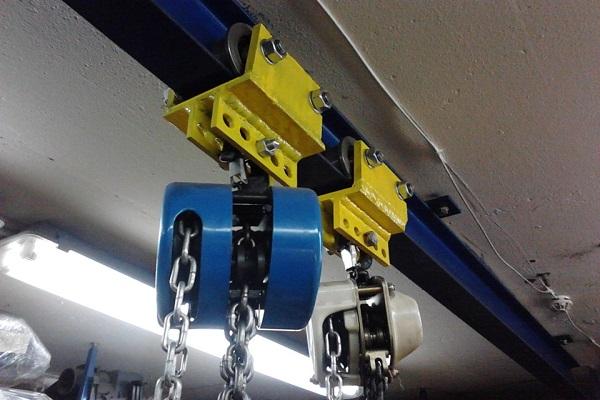

цепи на механизме

Чтобы упростить выполнение ремонтных работ, допускается подключить к грузоподъемному элементу электрический привод. Для автоматизации конструкции подойдет двигатель мощностью 300-500 Вт. Электропривод монтируется к основанию кран-балки.

Укомплектованная электрическим приводом конструкция находит широкое применение при масштабном ремонте гаража и разборе автомобиля на запчасти, когда требуется выполнить комплекс работ. По принципу действия ручной и автоматизированный краны не имеют существенных отличий.
