Регулировка подъемных секционных ворот: как сделать своими руками с фото и видео

Для того чтобы эффективно использовать секционные ворота, требуется обеспечить устойчивое напряжение тросов. Тросы предназначаются для перемещения рабочего полотна, создания равновесия. Следите, чтобы тросы не провисали, даже чуть-чуть. Из-за провисания полотно ворот может деформироваться, как и направляющие. При обнаружении провисания требуется выполнять регулировку подъемных секционных ворот.

Как понять, что провис трос у секционных ворот

О перекосе гаражных секционных ворот свидетельствуют следующие признаки:

  1. Невозможность поднятия/опускания ворот.
  2. Заметный перекос на одну сторону.
  3. Невозможность полностью поднять ворота.
  4. Невозможность полностью опустить ворота.

Правила и техника регулировки подъемных секционных ворот

Используя и ремонтируя конструкцию, необходимо помнить о следующем:

  1. Если вовремя не починить перекошенные ворота, элементы конструкции подвергнутся быстрому изнашиванию. Придется заменять их на другие.
  2. Требуется грамотно настраивать балансировку для подъемного механизма. Если балансировка будет выполнена неправильно, это может привести к повышенной нагрузке на ворота. Возможен обрыв троса, поломка прочих элементов конструкции.
  3. При установке и ремонте конструкции требуется применять исключительно высококачественные материалы. От этого зависит эксплуатационный период ворот.

Обычно конструкция включает в себя 4-6 секций, соединенных шарнирными элементами. Когда ворота открываются, происходит следующее:

  1. Секции двигаются вверх, накладываются одна на другую.
  2. Движение секций осуществляется благодаря вращающимся барабанам и наматывающимся на них тросам. Они уравновешиваются пружинами.
  3. Под потолочной поверхностью (продольно раме) располагаются направляющие. Они предназначены для скольжения панелей, которые опираются на роликовые элементы.

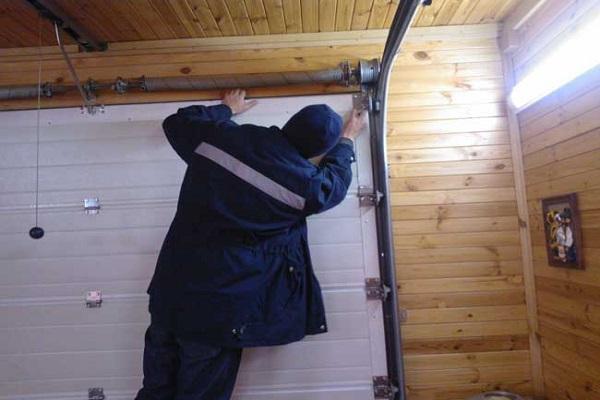

техника регулировки

Секционные ворота располагают определенными плюсами:

  1. Экономия большого количества пространства, как в гаражном помещении, так и на подъезде к нему.
  2. Высокие теплоизоляционные показатели секций. Индекс теплопроводности равняется 0.5 ватт на квадратный метр.
  3. Высокие звукоизоляционные показатели секций (до 29 децибел).
  4. Проем хорошо герметизируется.
  5. Секции возможно устанавливать в гаражах с различным размером проема.
  6. Повышенная защита от возгорания.

Для самостоятельного монтажа таких ворот потребуется следующий инструментарий:

  • плоскогубцы;
  • комплект гаечных ключей;
  • слесарный молоток;
  • заклепочный пистолет;
  • электродрель с комплектом сверлильных инструментов;
  • измерительная лента;
  • уровень;
  • перчатки, очки (для защиты рук и глаз);
  • перфоратор;
  • строительный нож;
  • маркер.

регулировки ворот

Алгоритм установки:

  1. Разметка точек закрепления горизонталей и вертикалей.
  2. Выставление и фиксация вертикальных элементов.
  3. Установка несущих элементов с расположенной внизу ламели.
  4. Сборка полотна с расположенной внизу секции.
  5. Настройка расположенных вверху кронштейнов.
  6. Закрепление управляющих узлов, засовов, ручек.
  7. Монтаж пружин.
  8. Подведение и подсоединение электрического привода.
  9. Установка ограничителей.
  10. Проверка хода.

Прямо после установки конструкции рекомендуется отрегулировать ее. В дальнейшем проводите периодическую проверку на отсутствие провисаний, перекосов. Это позволит увеличить срок эксплуатации.

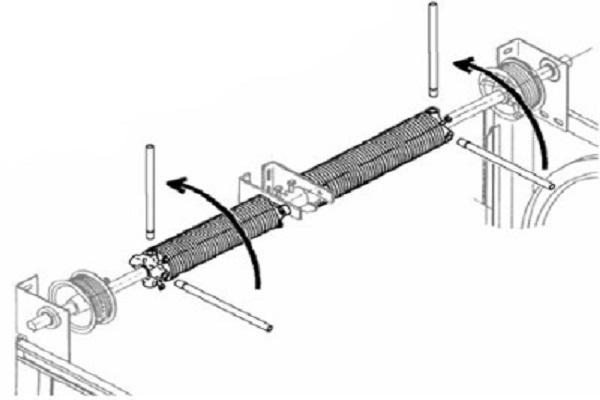

схема ремонта

Необходимые инструменты и расходные материалы

Для проведения ремонта потребуется гаечный ключ, шпонки, крепежные элементы (болты, гайки). Также необходимо подготовить вороток. Можете подготовить масляную жидкость, чтобы сразу смазать детали.

Переходим к устранению провисания и обрыва тросов своими руками

Секционные ворота делятся на 2 типа: разрезные и неразрезные. Ремонтировать каждый из этих типов конструкций необходимо по-разному.

Устранение неравномерного натяжения левого и правого тросов с разрезным валом

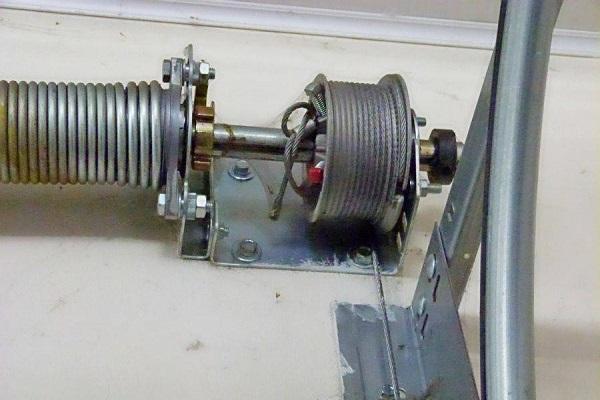

тросы обмотаны

Алгоритм регулировки конструкций с разрезным валом следующий:

  1. Закрепление нижних кронштейнов.
  2. Монтаж шпонки на секции.
  3. Фиксация барабана посредством затяжки установочного винта.
  4. Поворот вала. Поворачивать его нужно, пока провисание перестанет быть заметно. Чтобы натянуть тросы, пружины необходимо прокрутить 1.5-2 оборота. После затягивания пружин выполните затягивание болтов натяжных наконечников. Это необходимо, чтобы надежно зафиксировать пружины.

Если конструкция все равно провисает, необходимо использовать метод взаимного поворота валов. Ввиду того, что поворот осуществляется посредством муфты, ослабьте ее затяжные болты. Затем поверните вал, расположенный с провисающей стороны. Следите за тем, чтобы второй вал сохранял изначальное положение.

монтаж шпонки

Как устранить неравномерное натяжение левого и правого тросов с неразрезным валом

Если конструкция оборудована неразрезным валом, последовательность действий по регулировке будет такой:

  1. Поднятие рабочей панели, фиксация ее в приподнятом положении. Это необходимо для ослабления троса, который натянут.
  2. Откручивание винта, фиксирующего трос в барабане.
  3. Регулировка длины на требуемую величину. Если трос провисает, его рабочую длину необходимо сделать меньше.
  4. Затягивание винта, который фиксирует трос.
  5. Возврат панели на место.
  6. Проверка состояния конструкции. Удостоверьтесь, что она больше не провисает.

Если ремонт оказался успешным, ничего больше не провисает, дополнительных действий выполнять не понадобится. В противном случае выполните перечисленные действия заново. Не забывайте, что натягивать тросы требуется одинаково.

моток троса

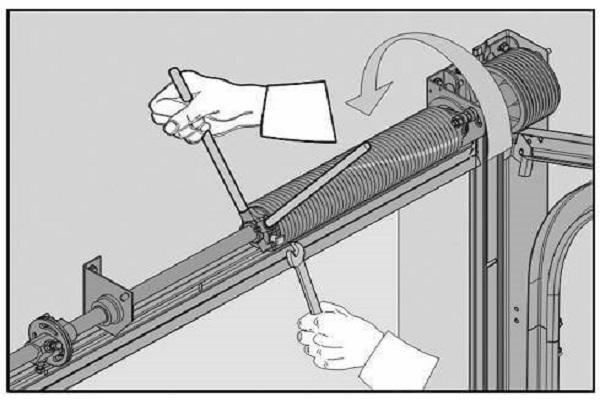

Регулировка пружины секционных ворот

Чтобы осуществить настройку пружины, сделайте следующее:

  1. Открутите крепеж (болты).
  2. Поверните пружину на один-три оборота (точное число оборотов зависит от конкретного случая).
  3. Закрутите болтовой крепеж.

На этом регулировка пружины завершена.
