Как сделать из простых деталей компрессор в гараж своими руками

Компрессор – незаменимая вещь в любом гараже. Но покупать хороший компрессор недешево. Народные умельцы делятся опытом – как собрать компрессор в гараж своими руками из простых и доступных деталей.

Принцип работы простого компрессора – сжатый воздух

Воздушный компрессор – надежный помощник. При помощи направленной струю сжатого воздуха легко очистить авто от пыли и повысить давление в пневматических инструментах для гаража.

При помощи потока сжатого воздуха всегда можно выполнить качественную покраску отдельных деталей или всего кузова автомобиля.

Основное требование к хорошей работе компрессора – воздух должен поступать под равномерным давлением и в нем не должно быть пыли и масла. Если при покраске такие частицы есть в воздухе, подаваемом компрессором, то слой краски наносится неравномерно.

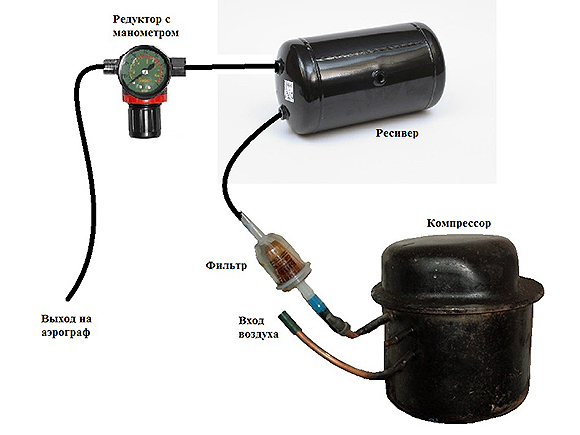

компрессор для гаража своими руками

Хороший компрессор заводского производства стоит недешево, но может использоваться как для профессиональной покраски, так и для выполнения качественной эффектной аэрографии. Изучив принципы работы такого устройства, можно изготовить качественный самодельный компрессор для гаража.

Принцип прост — в герметичной емкости (ресивере) собирается сжатый воздух под давлением. Давление в емкости можно повышать как механически (вручную) так и при помощи автоматики. Постоянно подкачивать давление вручную неудобно, проще в работе автоматическая регулировка.

В компрессорах с автоматикой нужно следить только за регулярной заменой масла в помпе, чтобы предотвратить быстрый износ трущихся деталей.

Струя сжатого воздуха через штуцер поступает к нужному устройству (для покраски, для очистки или для продувки шлангов).

Как сделать простой компрессор – подробная инструкция

самодельный компрессор в гараж

Простейший компрессор легко сделать из автомобильной камеры. Для простых ремонтных работ в гараже такой простой компрессор вполне подойдет.

Нам понадобятся следующие детали:

  • в качестве ресивера будем использовать старую камеру, покрышку можно и не снимать. Главное, чтобы она была герметична;
  • нагнетателем воздуха в таком компрессоре будет насос автомобильный с манометром;
  • еще понадобиться сосок от камеры, ремонтный комплект для резины и шило.

Порядок сборки простейшего компрессора за пять минут:

  • обязательно вулканизируем камеру, если есть утечка воздуха;
  • теперь нужно установить дополнительный сосок в камере, через который будет подаваться воздух на краскопульт;
  • второй родной сосок камеры будет служить предохранительным клапаном для регулировки давления;
  • сосок вклеиваем, герметизируем прокладками и соединяем с краскопультом.

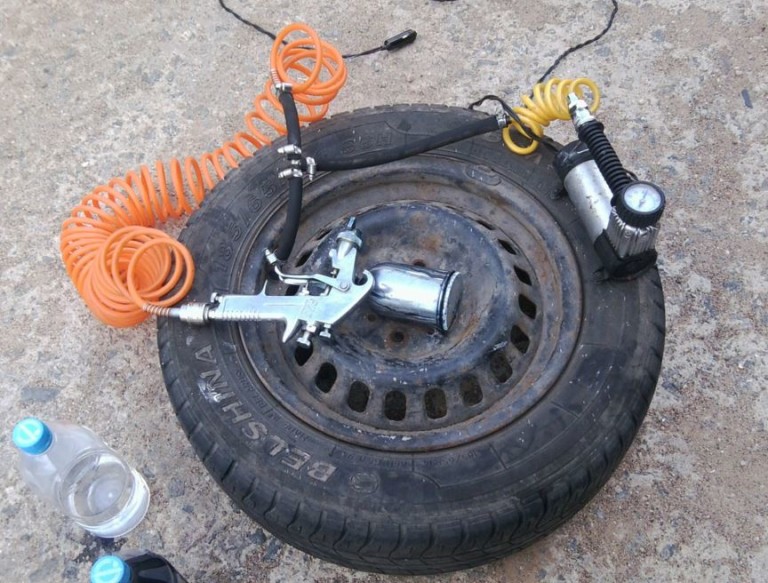

простейший компрессор для гаража своими руками

Важно. Ниппель из второго соска нужно удалить, чтобы струя воздуха из камеры подавалась на краскопульт свободно.

Осталось отрегулировать нужное давление в ресивере. Это делается путем проб и ошибок. Красим опытную поверхность и добиваемся того, чтобы краска ложилась равномерно. Следим за манометром – в процессе нанесения краски уровень давления должен снижаться плавно, а не скачками.

При помощи такого простого компрессора можно подкрасить кузов или отдельные детали, но для профессиональной и удобной работы нужен более совершенный компрессор – с автоматикой.

Усовершенствованный удобный компрессор своими руками

Как сделать компрессор, который не будет уступать лучшим российским и зарубежным аналогам? Вам будут нужны следующие детали:

  • обычный манометр;
  • редуктор, обязательно выбирайте редуктор с фильтром, чтобы исключить попадание масла и влаги внутрь ресивера;
  • любое реле для регулировки показателей давления;
  • топливный фильтр (для бензина, а не для дизеля);
  • соединительная муфта на четыре выхода водопроводная (внутренний диаметр 3/4);
  • понадобятся переходники по диаметру для герметичных соединений деталей;
  • хомуты большие автомобильные;
  • ресивер;
  • моторное масло – нужна вязкость не менее 10W40, краска для металла и присадка от ржавчины;
  • тумблер электрический;
  • шланг для масла;
  • кусок толстой доски – это будет основа компрессора;
  • шприц;
  • метизы для креплений;
  • силиконовый герметик и фумлента;
  • колеса для мебели;
  • фильтр для дизельного движка.

Половину комплектующих деталей можно обнаружить в любом гараже.

Подбираем двигатель для компрессора

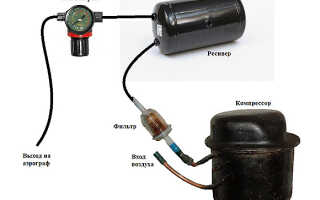

как сделать компрессор для гаража своими руками

Хороший двигатель для нашего компрессора – это запчасти от старого советского холодильника, в нем уже есть пусковое реле, это очень удобно, так как регулирует количество атмосфер в ресивере. Вам нужен движок от старого агрегата (Днепр, Донбасс, Ока), импортные модели дают меньшее давление в атмосферах.

Что нужно сделать:

  • компрессор нужно прочистить, удалить ржавчину, смазать маслом внутренние детали и покрасить снаружи. На таком компрессоре три выхода – выясняем, где подача, а где выход струи воздуха, помечаем крестиком;
  • Одна трубка в старых моделях запаяна, ее нужно аккуратно вскрыть, это будет отверстие для долива масла в компрессор.

Важно. Чтобы при отпиливании кончика стружка не попала внутрь компрессора.

  • выливаем старое отработанное масло и заливаем такое же количество полусинтетического масла, удобно заливать масло в компрессор шприцем на 2 мл;
  • ставим заглушку из винта и герметизируем фумлентой;
  • на выходную трубку устанавливаем масляный фильтр;
  • крепим компрессор, баллон со сжатым воздухом и пусковое реле к доске.

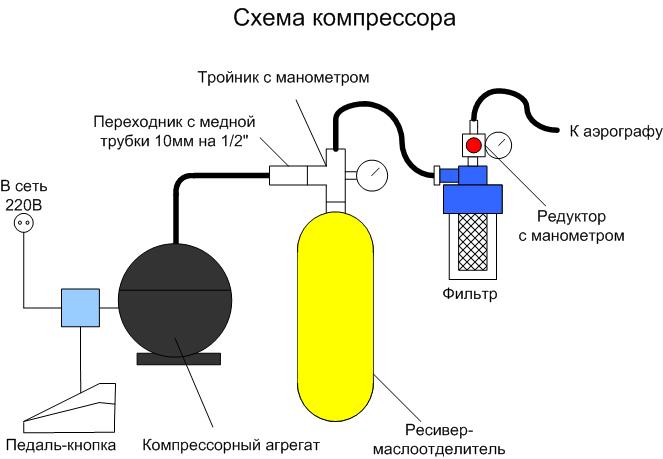

схема компрессора своими руками

Для сжатого воздуха удобно использовать бак от старого огнетушителя на 10 литров, больше не надо. Такой баллон выдерживает давление до 15 Мпа.
